CS21-IPS綜合可編程交換平臺系列產品介紹
2003/06/24
概述
隨著全球通信業的迅猛發展，通信網正在向智能化、個人化、寬帶化、綜合化的方向演進，新業務、 新技術層出不窮。新電信運營商的增加使得運營商之間的競爭日趨激烈，對支出與盈利的比重格外關注。因此投資少、啟動快、獲利高、穩定可靠、業務升級迅速的增值業務平臺將備受青睞。
東方通信憑借多年在移動通信領域積累的交換技術、信令協議軟件、系統軟件、硬件設計等豐富經驗推出的綜合可編程交換平臺，以友好的開發接口、強大的信令處理能力、良好的兼容性、高可靠性、高性價比、可擴展性
等特點，實現MTP、SCCP、TCAP、全局碼譯碼（GTT）、高速七號鏈路等功能，最大限度保護和節省運營商的投資，保證網絡正常、高效、平穩運行，保證新業務、增值業務的快速靈活提供
，方便與提供客戶服務中心、語音信箱、短消息中心、會議電話系統、預付費等設備的相關廠家合作。
作為提供綜合可編程交換平臺設備的廠家，東方通信愿與運營商和廣大設備開發商合作，用產品征服市場，共創雙贏，共同促進CTI及相關通信產業的發展！東方通信將憑借豐富的網絡設計經驗、強大的工程服務能力、完善的培訓機制等諸多優勢為綜合可編程交換平臺設備的市場推廣提供全過程的支持！
一、CS21-IPS 800

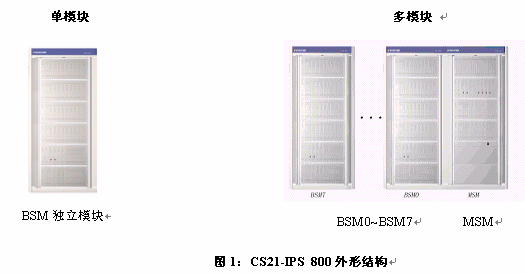

1、系統結構
CS21-IPS 800是在大型移動交換系統基礎上開發的綜合可編程交換平臺，適合中大容量應用，根據用戶容量的需求配置成單模塊或多模塊，擴容方便、可靠性高。
2、 主要功能
·提供信令協議功能，包括MTP-2（64Kbit/s）、MTP-2（2Mbit/s）、MTP-3、TUP、ISUP、SCCP和TCAP
·提供可編程呼叫控制功能，主要包括號碼分析、路由選擇、交換網絡等。
·提供特殊資源服務，包括DTMF接收 、信號音生成 、播送語音通知、語音合成等
·提供操作維護功能，包括配置、故障、性能、安全等設備管理功能。
3、性能指標
·最大64Kbit/s信令鏈路數量 512
·最大2Mbit/s信令鏈路數量 16
·系統總處理能力
- MTP層轉接時 48000MSU/S
- SCCP層轉接時 24000MSU/S
- TCAP層以上時 16000MSU/S
·單模塊交換矩陣容量 4K*4K
·多模塊交換矩陣容量 32K*32K
·最大E1中繼數量 124×8
·最大DTMF收號器 64×8
·最大信號音種類 32×8
·最大固定用戶數量 64×8
·最大語音資源數量 1860×8
4、系統特點
·友好的開發接口
提供友好的信令A(yù)PI接口和操作維護API接口
使應用開發商集中精力快速、低投入的開發出應用系統
·強大的處理能力
系統基于CS21-MSC的平臺，具有大容量的信令處理能力、時隙交換能力、中繼接入能力、語音資源處理能力
中繼交換能力可達32K*32K
較大的信令容量和交換矩陣以及語音資源板，適用于中大容量的各種的七號信令應用系統
·良好的可擴展性
64kbit/s信令鏈路從8條到512條可以平滑擴展
2Mbit/s信令鏈路從1條到16條可以平滑擴展
·高可靠性設計
重要模塊采用熱備份機制 ，系統不存在單點故障；
集中與分散控制相結合；
內部資源實時監控，實現過負荷控制；
·提供多種信令接口
可以向應用提供TCAP接口和ISUP接口，支持中國一號信令
·良好的兼容性
支持多種協議版本，適用于中國國內的CDMA、GSM和PSTN通信網
·強大的在線信令監視和測試功能，支持用戶跟蹤
·支持遠程的系統維護和版本升級
·支持多信令點碼
可以在本信令系統中安裝多個源信令點點碼，超越單個局向最多安裝16條信令鏈路的限制。
二、 CS21-IPS 200
1、系統結構

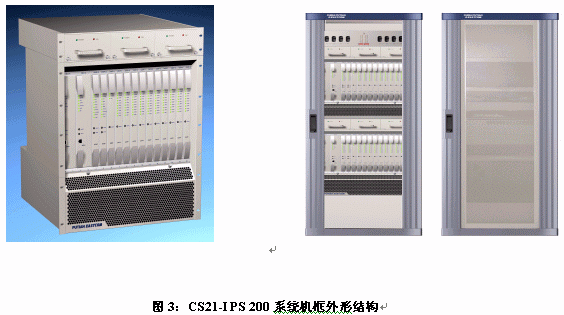

CS21-IPS 200是對CS21-IPS 800信令平臺的改進，結構更緊湊，符合電信級設備的可靠性要求，適合中等容量的應用。CS21-IPS
200主要由電源變換模塊、系統機框、風冷框以及機框狀態指示單元組成。系統按照19英寸機柜標準設計，每機框17個槽位，槽位間距為1英寸。具體尺寸如下：
·機框?qū)挾龋?82 mm
·機框高度：354.8mm
·機框深度：292.24mm
2、性能指標
·最大64Kbit/s信令鏈路數量 144
·最大2Mbit/s信令鏈路數量 4
·系統總處理能力
—MTP層轉接時 6000MSU/S
—SCCP層轉接時 3000MSU/S
—TCAP層以上時 2000MSU/S
·交換矩陣容量 8K*8K
·最大E1中繼數量 144
·最大語音資源數量 256
三、CS21-IPS 100
CS21-IPS 100結構更緊湊，按照19英寸機柜標準設計，支持七號信令處理和基本的交換功能。硬件系統由單個機框組成，有較高的性價比，作為移動交換機的警用接口和七號信令監控系統有較廣泛的應用，也可以做為中小容量的綜合可編程交換平臺應用。
該設備64Kb/s信令鏈路的最大數量為80條，E1接口的最大數量為160個。
東方通信公司供稿 CTI論壇編輯
