東方通信CS21-IPS(S)綜合信令平臺

2006/11/27

CS21綜合業務平臺核心價值:

　　隨著用戶的媒體的需求從純話音逐漸向話音、數據與多媒體并存的格局轉變，電信增值業務發生著一系列的變化，給增值業務系統開發商帶來許多挑戰：
  1. 增值業務需要和人們的生活密切結合才有生命力，電信增值業務系統開發商需要把大量的資源投入業務創新、應用開發以及業務內容等非電信技術領域，才能創造優秀的業務。


  2. 但是網絡結構變得越來越復雜，這需要了解大量的電信專業知識才能開發出增值業務系統；


  3. 增值業務需要很多相對獨立的技術平臺如：各種網絡的信令技術、多種媒體處理技術、電信級的系統高可靠性架構，因此一個業務系統需要集成很多廠家的產品，才能搭成一個系統。
　　業務開發商需要有一個平臺能幫自己解決與電信網絡交互的技術問題，并提供豐富多樣的媒體處理技術，使所有的電信核心網絡對業務而言是一個技術透明的網絡，與多種網絡交互可以用統一透明的接口。開發商所接觸到的只是業務所需要的應用信息和媒體內容。從而把更多的資源投入到用戶的需求分析，業務設計，市場推廣等自己更專長的工作中去。

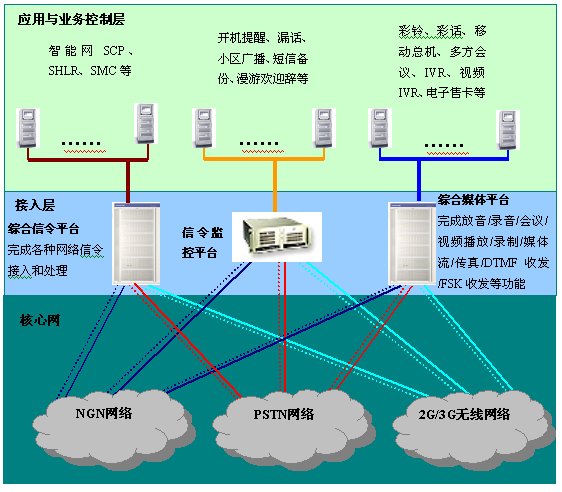

　　為解決這些矛盾，越來越多的增值業務系統提供商提出了采用軟交換思想的平臺架構。一個典型的業務平臺分為接入層和應用層，其結構圖如下：


　　東方通信為增值業務系統開發商提供了全面的接入層解決方案，東信為增值業務平臺供應商提供了三個系列平臺。
  1. 綜合信令平臺

  2. 綜合媒體平臺

  3. 信令監控平臺
東方通信提供的IPS平臺有以下特點:

　　1）、東方通信提供開放式、電信級、多媒體、可擴展的IPS平臺，適用于智能網SCP、HLR、彩鈴/彩話系統、短消息中心、多方會議、IVR、視頻IVR、視頻彩鈴、智能公話、POS售卡系統等各種電信增值業務；

　　2）、在同一平臺融合支持多種電信網絡技術規范，包括2G/3G/NGN的信令、交換、多媒體處理功能，為現在與將來的電信增值業務提供了值得長期合作的基礎平臺；

　　3）、定位于獨立的基礎技術平臺提供商，與增值業務開發/集成商、運營商結成良好的戰略性互補合作關系；

　　4）、設備開發接口開放性好，能夠很好地滿足客戶多平臺移植的需要；

　　5）、性價比突出，滿足日趨激烈的市場競爭的需要；

　　6）、突出本地服務優勢，完善的開發過程支持、工程服務和培訓機制；

　　7）、產品在中國移動、中國聯通、中國電信、中國網通以及多個海外運營商大容量長期使用，產品和服務久經考驗。

CS21綜合業務平臺商用情況:

　　東信綜合業務平臺系統目前已在國內外運營商網絡中大規模商用，現網應用超過800,000個中繼端口，超過200,000個資源通道，5000個信令鏈路。

　　入網許可證


　　產品概述

　　信令系統作為通信網重要組成部分，應用于PSTN電話網、智能網、2G移動通信網、3G網絡、IMS網絡等各種網絡中。

　　東方通信的綜合信令平臺CS21-IPS綜合信令平臺，源于東方通信自主研發的大型移動交換系統，主要完成2G/3G/NGN網絡中各種信令處理功能，并為業務開發合作伙伴提供基于TCP/IP協議的控制接口。CS21-IPS能應用于以下幾種方式：

　　1）、作為呼叫控制協議處理模塊，應用于交換機內；

　　2）、作為計算機+數據庫結構的一些系統如HLR、SCP、SMC等設備的信令前置機；

　　3）、作為信令轉接點STP，完成信令轉接功能；

　　4）、作為不同信令系統之間的網關或協議轉換器如：SS7-SIGTRAN，SS7-SIP,SS7-BICC等信令網關。

　　針對業務開發商而言，信令平臺主要作為基于計算機+數據庫結構業務系統的信令前置處理機。目前信令處理機的解決方案大致有兩類：

　　1）換機作為前置信令處理機，一般是交換設備廠家采用此方案，但出于市場競爭考慮，一般而言此平臺是不開放給第三方的業務開發商；

　　2）是計算機廠家如HP、SUN等公司，在集群服務器中集成PCI接口的信令卡和信令協議軟件，作為前置信令處理機，將整個底層基礎架構提供給很多業務軟件開發商和系統集成商；

　　以上兩個方案技術各有特色，但從目前市場表現來看，由于交換機在可維護性、高可靠性、性價比、技術服務能力等方面有優勝，將交換機作為前置信令處理機方案的廠家得到運營商的認可度更高，市場占有率更大。因此很多業務軟件開發商也希望能得到一個交換機方案的前置信令平臺，來提高系統的競爭力。但由于業務競爭以及系統的開放性等原因，業務開發商很難與交換機廠家的合作，在交換機基礎上來開發業務系統。

　　東方通信綜合了以上兩個方案的優點，推出了基于交換機架構的開放式前置信令平臺。既具有交換機的高可靠性、可維護性、優秀的技術服務等優勢；也有比計算機廠家更好的開放性，為業務開發商提供了一套完整的基于TCP/IP的控制接口，以快速靈活的實現各種業務。這些特性能很好的滿足業務開發商對平臺的需求。

　　IPS04：高集成度的的2G/3G/NGN綜合信令處理平臺。單機箱1U高，19inch寬，最大支持4E1接入，最大64條64kbit/s LINKS，最大2條 2Mbit/s，高集成度高性價比的系統。（07年1月推出）


　　IPS200： 大容量、高可靠性的2G/3G/NGN綜合信令處理平臺。12U高，19inch寬，單模塊最大支持144E1，最大支持192條64kbit/s LINKS，最大8條2Mbit/s。

　　單模塊圖片

　　IPS信令平臺系列產品都支持多模塊堆疊，單系統最大支持8個模塊通過以太網級連。

特性與優勢

特性
優勢

電信級

 特別適合中高端信令應用和中大容量交換處理。并充分滿足運營商對增值業務設備的功能、性能、穩定性、可靠性、兼容性和服務的嚴格要求。

開放性

  • 自主研發的全套硬件、系統軟件和信令協議
 擺脫傳統計算機方式對服務器和操作系統的依賴，接口開放，通過接口與功能定制能夠更好滿足用戶的需求變化，并迅速占領市場。

可靠性

 提供高性能、高可靠性、高冗余度保證系統穩定運行，現網運行無單點故障。

可擴展性

 可根據需求變化靈活配置，功能擴展。

支持和服務

 提供迅速而又貼身的支持與服務，讓客戶能夠更快地爭取到更多的市場機會。

性價比

 系統得到國內外主流智能網業務開發商的認可，成為首選信令交換平臺。

產品系列介紹

　　項目描述
支持的協議
SS7協議
MTP1-3,SCCP,TCAP,ISUP,TUP
IP的協議
SIGTRAN (SCTP,M2PA,M3UA等), SIP, H.323,H.248，BICC
其他協議
PRI,中國1號,V5等
支持的接口
電路
E1
以太網
10/100/1000M
容量 CS21-IPS04 CS21-IPS200
單卡鏈路數   8或32 條64kbit/s
1或2條2Mbit/s:
64條64kbit/s 72或192條64kbit/s
單模塊支持鏈路數 LINKS； LINKS；
2條2Mbit/s 8或16條2Mbit/s
單系統最大支持總模塊數 8 8
單系統支持最大鏈路數 1024條64kbit/s
32條2Mbit/s		 1536條64kbit/s
128條2Mbit/s
單鏈路最大負荷 0.9 0.9
系統總處理能力消息數
MTP層轉接時
SCCP層轉接時
TCAP層以上時
10000*8 MSU/S
6000*8 MSU/S
4000*8 MSU/S
10000*8 MSU/S
6000*8 MSU/S
4000*8 MSU/S
最大路由組數量 1024 1024
最大信令鏈路組數量 256 256
最大SPMC數量 256 256
最大AS數量 256 256
最大ASP數量 256 256
最大SCTP偶聯數量 512 512
最大E1中繼數量 4*8 144*8
BICC協議最大CIC數量 8192 8192
單模塊交換矩陣容量 4K*4K 8K*8K
硬件規格 CS21-IPS04 CS21-IPS200
物理尺寸 1U高，19inch寬 12U高，19inch寬，400mm深
電源要求 單路48V直流/220V交流
供電,單框最大功耗50W		 2路48V直流供電，單框最大功耗350W

組網與典型應用:

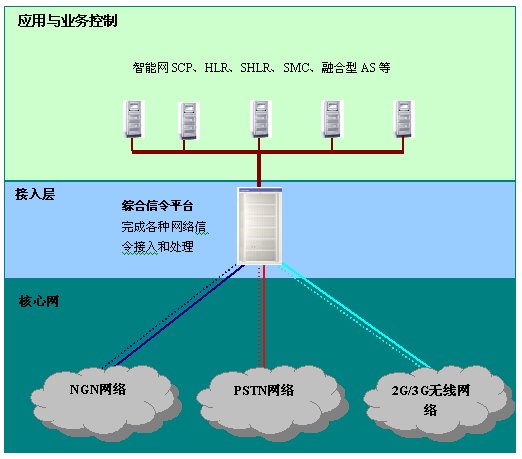

　　應用組網圖
