蓋威話吧體系結構
2004/02/17
一、 功能
蓋威話吧解決方案可以實現如下功能：
1． 話吧本地實時計費和查詢
2． 同一話吧多臺網關使用同一計費系統
3． 話吧使用H．323信令計費，使計費更加準確
4． 靈活的費率設置，根據號碼字頭實現點對點和特殊號碼不收費，市內話費的費率
5． 呼叫信令端口可更改，適應更多的網絡
6． 費率設置、計費系統設置和操作用戶使用不同的密碼
7． 對不同的話吧進行H323ID和MAC地址驗證，系統強制更改主叫號碼防止盜打
8． 同一話吧代理使用同一主叫號碼，可以實現代理對所有話吧總話務量的查詢
9． 對話吧可以實現預付費
10． 同一話吧代理可以對所有代理的話吧整體使用充值卡充值
11． 所有的話吧可以進行電話語音查詢余額與充值
12． 可以通過網頁查詢明細話單及用戶帳單
13． 可以使用網關撥打免費技術支持電話
14． 網關在私網可進行遠程管理
15． 客戶可以根據需要修改自己卡的密碼
二、方案實現

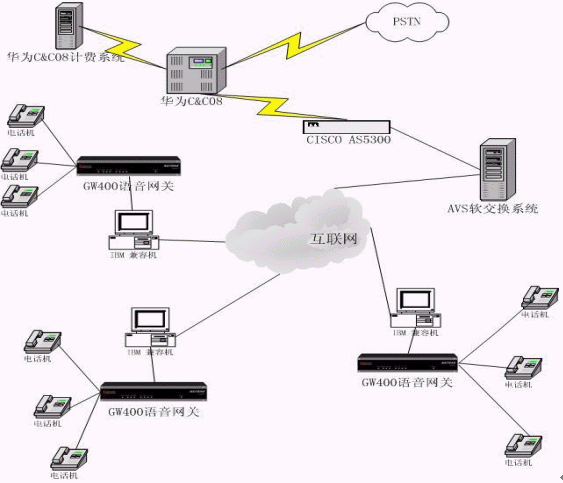

方案圖：
方案中使用到的設備與軟件有：普通電話機，語音網關，電腦，ABS計費軟件，上網設備，AVS軟交換系統，CISCO AS5300，華為C&C08機計費系統
設備用途：
普通電話機：用于用戶撥打電話使用；
語音網關：提供普通電話機到互聯網的連接，進行語音包壓縮的傳輸；
電腦：安裝ABS計費系統，及在沒有路由的情況下提供網絡共享；
ABS計費系統：對網關所有的電話進行計費和管理，話吧對最終撥打電話的客戶收費的依據，可 以打印話單，以及話吧業主對話吧使用情況的統計；
上網設備：如ADSL等上INTERNET的網絡設備；
AVS軟交換系統：對所有ABS的驗證，路由轉發等；
CISCO AS5300：提供互聯網到PSTN的連接，及對語音包的解壓；
華為C&C08機計費系統：基于電路的計費系統，對所有話吧提供主叫號計費，充值，WEB查詢等
正常呼叫具體實現：
1． 由GW向ABS發起呼叫
2． ABS收到呼叫后根據ABS話機設置進行驗證（進行Answer-address和IP地址驗證）
3． 驗證通過后將呼叫指向AVS
4． AVS收到呼叫后對ABS進行驗證（H323ID和MAC地址驗證）
5． AVS收到呼叫后根據被叫號碼送到CISCO AS5300或某一個網關
6． CISCO AS5300收到呼叫后通過E1線送到華為C&C08
7． 華為C&C08將收到的呼叫送到計費系統驗證
8． 計費系統根據主叫號及對應的卡號驗證是否有錢
9． 通過驗證后華為C&C08將呼叫送到PSTN
10． 被叫收到振鈴后摘機
11． 華為C&C08計費系統收到摘機信號根據費率開始計費
12． 計費系統將摘機信號按原路送至ABS
13． ABS收到摘機后開始計費并接通整個呼叫
14． 語音通信的RTP連接為GW到AVS/PXU到GW（CISCO AS5300）
三、 方案客戶端示例
1． 網關設置
telnet
Username:
Password
#
configure terminal
interface fastethernet
ip address 192.168.0.66 255.255.255.0
!
ip default-gateway 192.168.0.1
voice-port 0
answer-address 001
!
voice-port 1
answer-address 002
!
voice-port 2
answer-address 003
!
voice-port 3
answer-address 004
dial-peer voice 1 voip
destination-pattern T
session target 192.168.0.1 80
!
dial-peer voice 1 pots
destination-pattern 61363005
port 0
!
2．ABS設置
（1）、系統設置

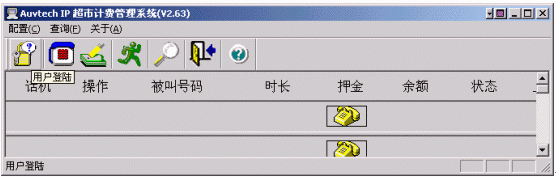

點擊用戶登錄按扭，用系統管理員帳號登錄初始密碼為administrator如圖：

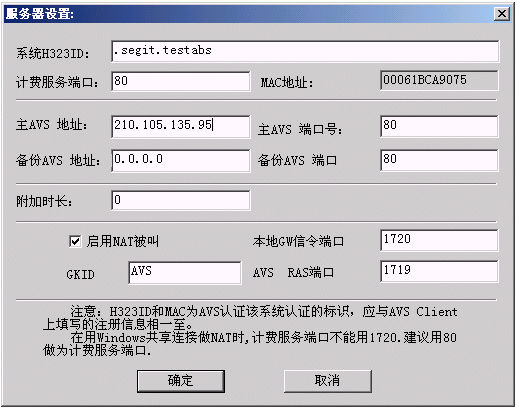

進入系統設置，設置如下圖：

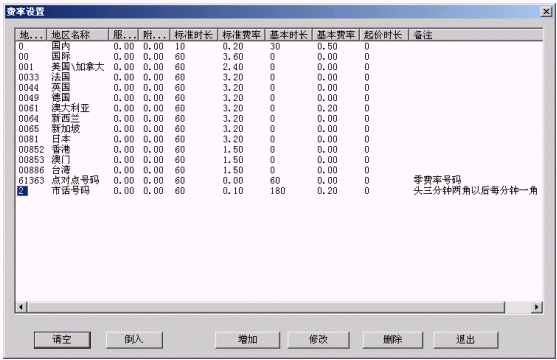

（2）、設置費率如下圖：

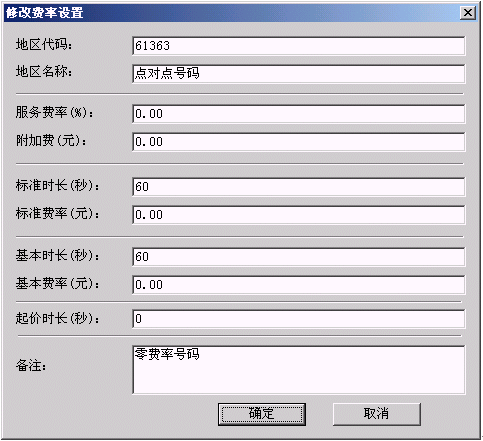

點擊增加，修改，刪除可以添加和修改費率設置

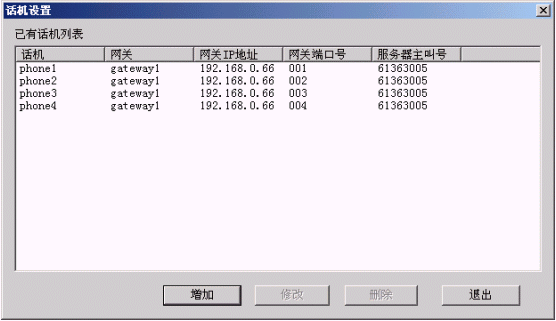

（3）、電話設置如下圖：
設置完成后取消登錄
3． 語音查詢話費
使用網關61363000，聽到IVR語音后按2查詢話費余額。
4． 語音充值
充值采用卡號轉帳方式充值，充值方法：使用網關撥打61363000，聽到IVR語音后按5，然后輸入要充值卡卡號，按#號鍵再輸入充值卡密碼，再按#號鍵再輸入原始卡號，再按#號鍵
5． 網頁查詢
用IE訪問http://202.105.135.98，在主頁上輸入卡號和密碼進入查詢頁面
優勢：
一、 投資少：
蓋威科技有限公司提供了整套的從前端到后臺的設計方案、設備平臺，客戶只需要提供運營場地、駁接網絡就可以開始IP超市的運營。
二、 安裝、開通方便快速。
在客戶場地和網絡環境完備的情況下，僅需幾十分鐘甚至十幾分鐘的技術安裝調試就可以開始正式運營。
三、 操作方便。
ABS計費系基于全部圖形化、"傻瓜"化操作，只要稍具一點計算機知識，在十到二十分鐘內即可學會網點系統的日常運營操作。
四、 支持所以的網絡接入模式。
我們的系統平臺能支持各種網絡的接入，客戶可以因制造地制宜采用最便捷的接入模式。
五、 我們提供完美的局端計費。
1、 對于每個話吧、或者每個運營商，我們可以用一個統一的賬號計費，可以對一個運營商實現多賬號計費。
2、 我們提供客戶的IVR語音提示平臺，在這個平臺客戶可以實時撥打電話61361000查詢余額、給賬號充值，實現邦定卡號主叫等服務。
3、 我們也提供客戶實時的網絡查詢，客戶可以登錄網頁查詢：http://202.105.135.98，實時查詢賬戶信息。
六、 我們能實現內網的被叫放號，大家可以像使用普通電話一樣把電話打到話吧。
七、 我們提供7X24小時的免費的技術支持，客戶可以撥打內部免費電話xxxxx取得幫助。
八、 我們也可以直接遠程給客戶支持到每一臺網關。
深圳蓋威公司供稿 CTI論壇編輯
