Polylink ECM 3.0軟交換系統介紹

2005/09/26

• 符合ITU-T H.323 V4和IETF SIP RFC3261標準， 與現有VOIP網絡無縫互聯


• 支持所有的Internet接入方式，包括DDN、ADSL、Cable、LAN、撥號等


• 全部采用Linux操作系統，安全可靠


• 采用后臺Oracle9i數據庫方式，實現自動控制機制，避免人為操作失誤


• 采用模塊化管理，提高系統的可維護性及可擴展性


• 采用分布式結構，提高系統的處理能力


• 支持準確的實時Radius計費認證記賬功能


• 采用全Web與用戶交互，為用戶提供實時Web查詢


• 支持NAT穿透


• 支持呼叫轉移功能


• 支持SoftIVR，為全網提供語音信息服務


• 支持后付、預付等多種業務模式，預付平臺采用精密算法，支持同時多路計費


• 網管系統提供詳盡的實時跟蹤診斷呼叫的信息及話務統計報表提供telnet管理NAT下終端設備


• 注冊呼叫認證，采用MD5加密方式


• 支持轉接互不相通的兩個網段的呼叫


• 支持帶內以及 T38 T30 傳真


• 支持基于策略的動態負載均衡和路由優先級選擇及路由重置功能，可提供大型網絡解決方案


• 號碼轉換支持通配符

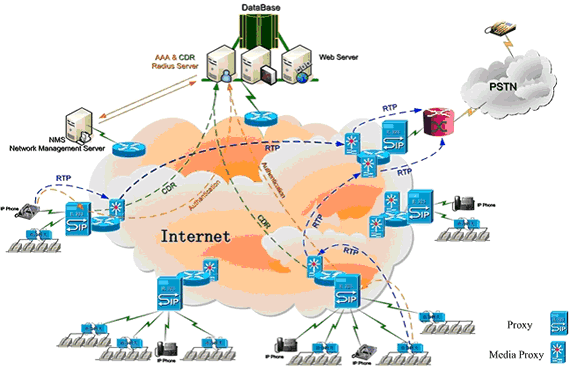

圖一：系統構架示意圖

3.1 系統的構架層次

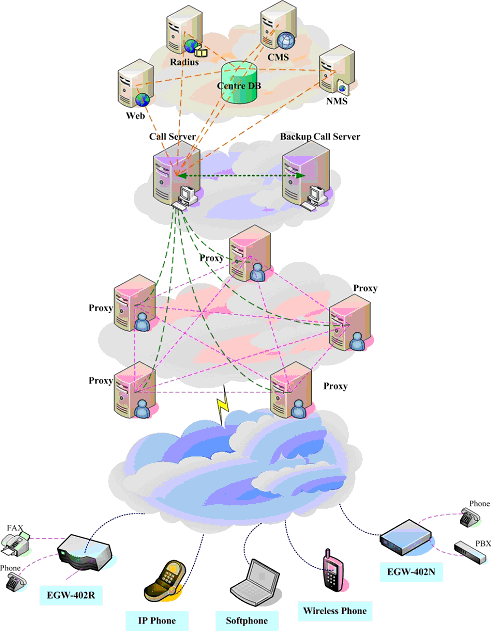

圖二：系統構架及層次關系示意圖

• 接入網絡層(Access Network):

　　用戶接入邊緣層，即最終用戶終端的接入端網絡，可以是ADSL、Cable、WAN等。


• 信令處理和多媒體包交換層(PROXY & MEDIA PROXY Server):


　　通信信令和協議的處理, 實現H323、SIP信令的路由以及媒體流的路由。

• PROXY：信令控制單元


• MEDIA PROXY（Package Exchange Unit）：包交換模塊



• 策略決定層(Call Server):

　　系統的路由策略及路由選擇。決定一個多媒體會話的路由。并與Radius(AAA) Server連接，完成帳戶的認證、授權、計費等。


• 管理和用戶界面層(CMS & Web Server等):

　　為管理員和用戶提供不同角色的多級域管理界面（CMS）。并為管理員提供基于Web、Client及采用Telnet 對網絡設備的遠程登錄管理的支持。支持強大的網管功能（NMS Server）

• CMS（Customer Management Server）：用戶管理服務


• NMS（Network Management Server）：網絡管理服務

• 接入網絡層（Access Network）與信令處理和多媒體包交換層(PROXY & MEDIA PROXY Server)之間采用PROXY支持的通信協議，如H323、SIP支持H323快速呼叫和SIP協議之間的轉化，不同協議轉換采用翻譯的方式。



• 信令處理和多媒體包交換層(PROXY & MEDIA PROXY Server)與策略決定層(Call Server)互相通信過程采用XML作為數據交互方式通信安全保障采用MD5校驗方式。



• 決策層(Call Server)與AAA Server接口采用Radius協議。



• 用戶通過管理和用戶界面層(CMS & Web Server等)來對自己的信息參數進行配置管理，并存入數據庫。

• 終端用戶將通信信令通過PROXY進行處理



• PROXY接受用戶的會話信令，并將會話信息提取，以XML方式上報給Call Server并由Call Server決定該會話的路由，在會話結束時記錄下該用戶的會話記錄(CDR)



• Call Server讀取用戶在數據庫中的數據，進行一個呼叫的認證，并決定該會話的路由。再將帳戶和會話信息提交給AAA進行認證、授權及計費記帳



• 在會話過程中，最終用戶的RTP（媒體流）通過MEDIA PROXY Server轉發處理



• PROXY和Call Server均支持網管監控

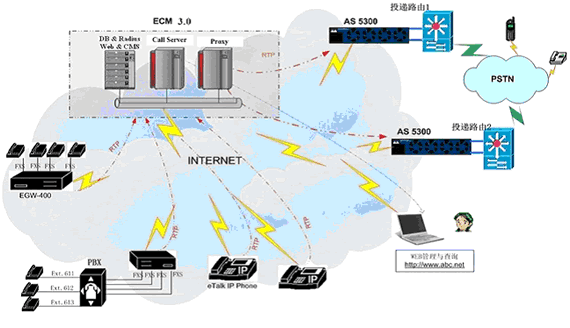

圖三：單一節點系統網絡拓?fù)鋱D

　　無論大型企業用戶（通過PBX接入網關設備）、小型企業用戶（使用網關設備）還是其它使用單口網關或IP Phone的用戶，都可以通過各種接入方式接入到ECM3.0網絡中，并通過PROXY及MEDIA PROXY的信令處理、包交互和CS的路由策略完成會話。

　　系統管理員通過Web和CMS對用戶進行管理，并通過CS和PROXY所帶的網管功能（NMS）進行實時的網絡監控及維護，及時診斷并處理故障。

　　終端用戶可以通過Web方式查詢實時電話記錄（CDR），并得到統計報表，還可以在Web上進行個人客戶信息維護。

2、大型系統組網方案建議：

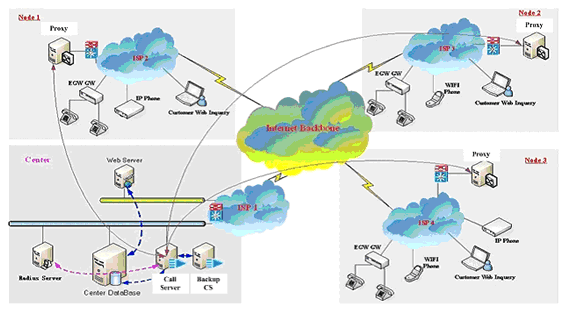

圖四：中央數據庫結構的大型網絡

• 各個分節點都有一個接入網（Access Network）接入終端設備，并通過PROXY和MEDIA PROXY與中央CSServer通信。各個分節點客戶可通過Web訪問中央數據庫查詢相關資料。



• 中央節點由DB、Radius Server、Web&CMS Server及Call Server組成。Call Server具擴展性，可使用冗余方式實現系統的擴展。

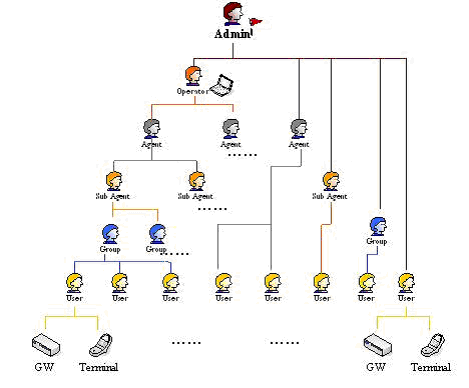

圖五：六層計費系統示意圖

　　Admin為系統管理員，下有各個級別的賬號。除User外，其它均可視為各級代理。最低級別是User，只有在User下才能開啟終端設備賬號。

　　上圖體現了各級別之間的從屬關系。在后付系統中上級代理具有管理、查詢、開啟下級代理賬號和設備的權限；在預付系統中上級代理僅有管理、查詢、開啟下級代理帳號的權限，下級代理所屬設備只能由下級代理自身開啟。這樣的分級管理有利于各種商業模式的操作，并使系統有更大的擴展性。

系統提供的各種帳戶管理手段：

• 工單管理：當一個終端設備被開啟后，系統即自動產生一張工單，施工人員根據工單領料施工，施工完畢提交相關信息留檔。流程化的工單管理大大提高工作效率，完全實現無紙化辦公。



• 報警機制：系統主要采用Email報警機制。


觸發Email報警的條件包括：

• 工單管理。使用Email通知各工作流程的相關人員


• 后付系統。各帳戶可設置閥門值，一旦押金等于小于閥門值，則email通知相關人員


• ID報警。如有未登記的H323ID或SIPID向系統呼叫，系統會向管理員發出報警Email


• 系統報警。如CMS系統發生異常狀況，Email通知系統管理員



• 用戶查詢：系統提供強大的用戶查詢功能。用戶可查詢實時的匯總報表、帳戶余額、費率計劃、電話記錄明細，做到明明白白消費。各級代理通過此查詢功能更好地管理下級代理或終端用戶。

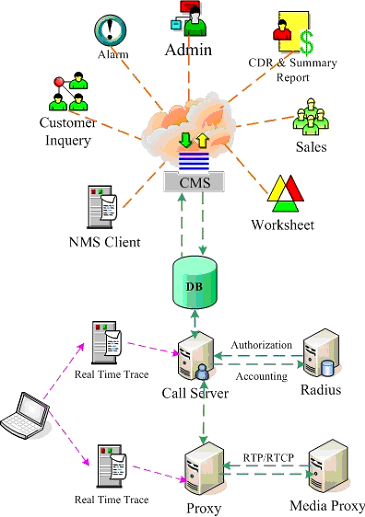

圖六：解析系統管理示意圖

• 解析系統和CMS共用一個DB，交互靈活。


• 通過NMS實現對PROXY和MEDIA PROXY的實時監控，跟蹤。

• 點對點：從終端網關到終端網關的呼叫


• 點對面：從終端網關通過大型語音網關（如AS5300）到PSTN的呼叫


• DID（Direct Inward Dial）：從PSTN普通電話撥入，通過大型接入網關（如AS5300）進入ECM3.0網絡，最后實現與一配置有PSTN號碼的終端網關的呼叫，系統支持DID業務的呼叫轉移（Transfer）功能。

• 設備擁有者可以根據情況通過WEB或者IVR設置來設定相應的呼叫轉移


• 呼叫轉移條件分為"全部轉移""、"遇忙"、"無應答"、"不在線"等四種


• 啟用呼叫轉移，需設定呼轉標志并保存原號碼。所有參與DID呼轉業務的GW設備必須在系統上開設帳號信息，DID號碼對應一個帳號(CID) 。若設置為全部轉移，則采用新的被叫號碼如下圖所示

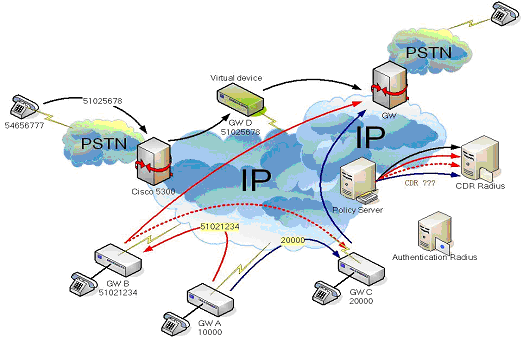

圖七：呼叫轉移業務示意圖

• 例一：當主叫號碼為54656777的PSTN普通電話撥叫DID號碼51025678時，PSTN將此號
  碼通過接入設備(AS5300)送入系統，系統根據自身的號碼表查詢到此號碼對應的虛擬設備GWD。假定GWD設置為全部轉移到01012345678，則該呼叫最終通過與PSTN對接的大型語言網關進入PSTN網，并與PSTN號碼01012345678實現通話。



• 例二：當主叫號碼為10000的GWA撥叫DID號碼51021234時，系統查詢到此號碼對應的設
  備GWB。假定GWB設置為遇忙轉移到01087654321，則當GWB忙線時，該呼叫與PSTN號碼01087654321實現通話。



• CDR記錄方式：如例二, 系統將記錄2條CDR


CDR1： GWA-GWB時長為GWA發起呼叫至GW掛斷呼叫為止。主叫號碼10000，被叫號碼51021234
CDR2：GWB-GW時長為GWB發起呼叫至GW掛斷呼叫為止。主叫號碼51021234，被叫號碼01087654321

五、系統硬件及操作系統配置建議

1、硬件配置

PROXY 服務器硬件環境支持：

　　主頻 P4 3.2.0GMHz以上，內存512M以上，(建議采用雙CPU來分別處理RTP和信令來提高處理性能)，2塊100M/1000M網卡，硬盤空間大于20G。

CS 服務器硬件環境要求:

　　主頻 P4 3.2.0GMHz以上，內存512M以上，1塊100M/1000M網卡，硬盤空間大于10G。

數據庫服務器（DB）硬件環境要求:

　　主頻 P4 3.2.0GMHz以上，內存512M以上，(建議采用雙CPU)，1塊100M/1000M網卡，硬盤空間大于40G。

備份服務器:
　　建議有條件的用戶可以采用雙機熱備(HSRC)，設置備份服務器。以提高的服務器設備冗余的可靠性和安全性。

2、操作系統：
　　Linux、Unix操作系統，建議采用Redhat Linux 8.0以上的操作系統。

數據庫系統：ORACLE9I For Linux。

六、系統規格說明書
