BW-252DXC時隙交叉設備
2007/10/15
產品簡介:
BW-252系列數字交叉連接設備提供32*32全時系無阻塞可編程交叉連接，設設計上采用嵌入式設計，密度高、測試功能強、結構緊湊，操作方便，具有豐富的管理、維護和測試功能，可靠的網絡保護，可廣泛應用于專線調度、電視會議、電話、廣播電視、文件傳送等業務。
產品圖：
主要參考指標：
- ITU G.732 ，G.823抖動特性
- ITU G.703基群接口特性
- ITU G.796交叉連接時延

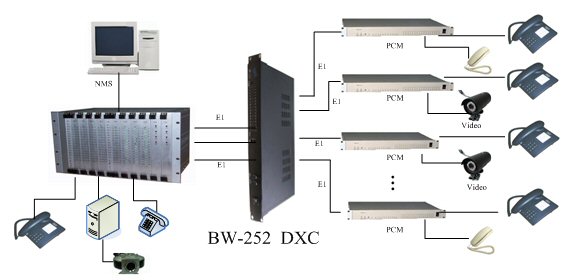

組網示意圖:
DXC功能特點:
DXC設備主要功能特點如下：
- DXC數字交叉連接設備容量為32個2.048Mbit/s接口
- 線路阻抗為120歐或75歐可選；
- 提供本地監測接口（RS-232）；
- 以太網端口，可以遠程維護；
- 提供串行通信接口（RS-232）；
- 支持單向、雙向和廣播交叉連接；
- 1U標準設計，體積小、重量輕、工作穩定可靠，安裝方便；
- -48V支流或者220V交流電源可選。
典型應用:
- 實時錄音、語音交換
- 移動傳輸網絡優化
- 計算機數據傳輸
- 網絡內部連接
- 圖像傳輸及其它數據業務傳輸
- 七號信令網監測
- 基于信令監測的增值業務
- 話務監測
- 計費核查
技術指標:
- E1 接口：符合ITU-T G.703、G.704、G.706, G.823, G.732以及I.431 ETS 300 233,
ETS 300 166, CTR12 和CTR4建議。
- 比特率：2048Kbps±50ppm
- 支持HDB3 或AMI 線路碼型
- 接口阻抗：75Ω/120Ω
- 抖動：符合ITU-T G.823建議
- 時鐘方式：E1 線路時鐘、BITS 時鐘、內時鐘。
- 網絡接口：10M/100M 自適應以太網口，符合IEEE 標準 802.3
- R232接口：符合ITU-T V.28的建議
發生器開路電壓: V0<15V
- 速率:9.6~1152KB/S可設,全功能RS232接口.
- 高速CPU：高速RISC嵌入式CPU，200M 主頻
- 標準電源：缺�。�48V 直流，允許電壓波動：-36V～-72V。
可選配22V交流電，允許電壓波動：170V～280V。
- 功耗低：<20W ，輸入電流：＜1A
- 接地：設備配置接地柱需引線與標準大地連接。
- 標準結構：1U 19 英寸機架式，尺寸:330mm(深)×480mm(寬)×447mm(高)
前置固定孔，可安裝于電信級標準機柜。
- 環境溫度: -10℃~+75℃、濕度：50%~90%
- 可靠性預計：MTBF≥65000小時
- 外觀顏色: 黑色
- 重量：6.5kg
